Marstek Jupiter C+ Erweiterungsakku 2,56 kWh

Beschreibung

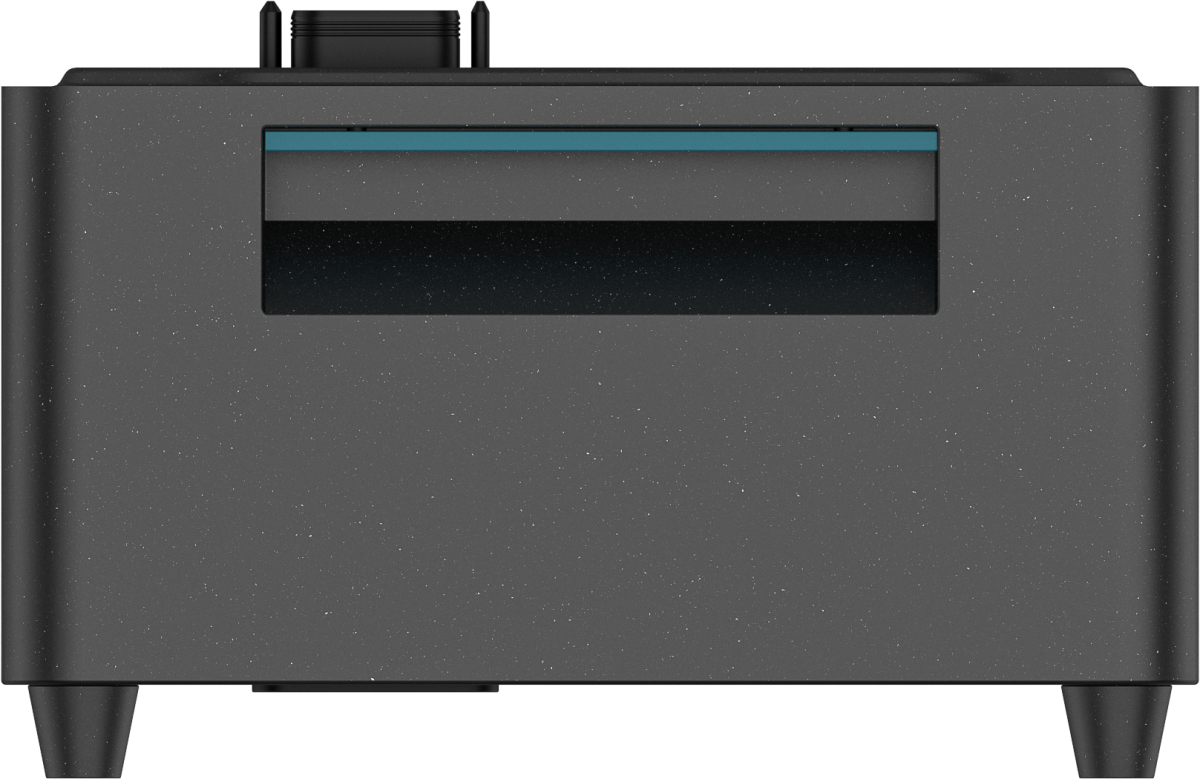

Marstek Jupiter C+ Erweiterungsakku MST-JC+-B2500

Der Marstek Jupiter C+ Erweiterungsakku MST-JC+-B2500 ist ein modulares Batteriemodul zur flexiblen Kapazitätserweiterung des Jupiter C+ All-in-One Balkonkraftwerk-Speichersystems. Mit einer Kapazität von 2,56 kWh pro Modul ermöglicht das stapelbare Design die schrittweise Erweiterung der Gesamtspeicherkapazität von 2,56 kWh auf bis zu 10,24 kWh. Die hochwertigen LiFePO4-Batteriezellen bieten über 6000 Ladezyklen bei 25°C und eine Entladetiefe von 90%, was eine langfristige und zuverlässige Energiespeicherung gewährleistet.

Besondere Merkmale

Der MST-JC+-B2500 zeichnet sich durch sein stapelbares Modulardesign aus, das eine werkzeuglose Installation durch einfaches Aufsetzen auf das Jupiter C+ Hauptgerät ermöglicht. Die Liu-Stil Stapel-Schnittstelle gewährleistet sichere mechanische Verbindung und zuverlässige elektrische Kontaktierung zwischen den Modulen. Bis zu drei Erweiterungsmodule können gestapelt werden, was eine maximale Gesamtkapazität von 10,24 kWh ermöglicht.

Die Batteriezellen basieren auf Lithium-Eisenphosphat-Technologie (LiFePO4), die höchste Sicherheit, thermische Stabilität und lange Lebensdauer bietet. Mit über 6000 Ladezyklen bei 25°C und einer Entladetiefe von 90% übertrifft das Modul herkömmliche Lithium-Ionen-Batterien deutlich in puncto Langlebigkeit. Die Batteriekapazität von 50 Ah bei 51,2 V Nennspannung liefert die spezifizierten 2,56 kWh nutzbarer Energie.

Die natürliche Konvektionskühlung ohne Lüfter sorgt für geräuschlosen Betrieb und eliminiert mechanische Verschleißteile. Die IP65-Schutzart bietet Schutz gegen Staub und Strahlwasser, was sowohl Innen- als auch geschützte Außeninstallation ermöglicht.

Vorteile gegenüber bisherigem Modell

Gegenüber fest dimensionierten Speichersystemen bietet die modulare Erweiterbarkeit erhebliche Vorteile bei Investition und Flexibilität. Anwender können mit einer Basiskapazität von 2,56 kWh starten und bei steigendem Energiebedarf schrittweise erweitern, ohne das gesamte System austauschen zu müssen. Dies ermöglicht eine bedarfsgerechte Investitionsplanung und Anpassung an veränderte Verbrauchsmuster.

Die werkzeuglose Installation durch Stapeln reduziert Installationszeit und -kosten erheblich. Im Vergleich zu separat verkabelten Batterien entfallen komplexe DC-Verkabelungen und Balancing-Systeme. Die integrierte Kommunikation über die Stapel-Schnittstelle gewährleistet optimales Batteriemanagement über alle Module hinweg.

Die kompakten Abmessungen von 480 × 320 × 165 mm und das moderate Gewicht von 17 kg pro Modul ermöglichen flexible Positionierung auch in beengten Verhältnissen. Das Design ist auf Raumeffizienz optimiert und nutzt die verfügbare Stellfläche optimal aus.

Anwendungsgebiete

Der Jupiter C+ Erweiterungsakku ist optimal geeignet für:

• Kapazitätserweiterung bestehender Jupiter C+ Systeme
• Haushalte mit steigendem Energiebedarf
• Saisonale Anpassung der Speicherkapazität
• Mehrgenerationenhaushalte mit variablem Verbrauch
• Gewerbliche Kleinanwendungen mit wachsendem Bedarf
• Notstromversorgung mit erweiterter Autonomiezeit
• Optimierung der Eigenverbrauchsquote bei großen PV-Anlagen
• Lastverschiebung bei zeit variablen Stromtarifen

Technische Vorteile

Die technischen Spezifikationen des MST-JC+-B2500 demonstrieren seine hohe Qualität. Die LiFePO4-Chemie bietet inhärente Sicherheitsvorteile durch thermische Stabilität und geringe Brandgefahr. Die Lebensdauer von über 6000 Zyklen bei 25°C entspricht bei täglichem Vollzyklus etwa 16 Jahren Betriebsdauer, wobei nach dieser Zeit noch 80% der Nennkapazität verfügbar sind.

Die Entladetiefe von 90% ermöglicht effektive Nutzung von 2,304 kWh pro Modul, was deutlich über den 50-70% herkömmlicher Blei-Säure-Batterien liegt. Die Batteriekapazität von 50 Ah bei 51,2 V Nennspannung bietet ausreichend Energie für typische Haushaltsanwendungen.

Der Betriebstemperaturbereich von -20°C bis +60°C ermöglicht ganzjährigen Einsatz auch unter extremen Bedingungen. Die Lagertemperatur von -30°C bis +85°C gewährleistet sichere Aufbewahrung auch bei Winterfrost oder sommerlicher Hitze. Die relative Luftfeuchtigkeit von 0 bis 95% deckt nahezu alle Klimazonen ab.

Montagehinweise

Die Installation des Erweiterungsmoduls erfolgt durch einfaches Aufstapeln auf das Jupiter C+ Hauptgerät oder ein bereits installiertes Erweiterungsmodul. Die Liu-Stil Stapel-Schnittstelle rastet selbsttätig ein und stellt sowohl mechanische Stabilität als auch elektrische Verbindung her. Vor dem Stapeln sollten die Kontaktflächen auf Sauberkeit überprüft werden.

Bei den Abmessungen von 480 × 320 × 165 mm und einem Gewicht von 17 kg pro Modul ist die Standfestigkeit des Gesamtsystems zu beachten. Die maximale Stapelhöhe von vier Modulen (ein Hauptgerät plus drei Erweiterungen) sollte nicht überschritten werden. Bei Bodenmontage ist eine ebene, stabile Unterlage erforderlich.

Die IP65-Schutzart ermöglicht Installation in Innenräumen und geschützten Außenbereichen. Direkte Bewitterung sollte vermieden werden. Eine ausreichende Belüftung unterstützt die natürliche Konvektionskühlung und optimiert die Betriebstemperatur. Die maximale Installationshöhe beträgt 2000 m über dem Meeresspiegel.

Integration mit Jupiter C+ System

Der Erweiterungsakku wird automatisch vom Jupiter C+ Hauptgerät erkannt und in das Batteriemanagementsystem integriert. Die intelligente Steuerung verteilt Lade- und Entladevorgänge gleichmäßig über alle Module, um optimale Lebensdauer und Leistung zu gewährleisten. Cell Balancing erfolgt automatisch über das zentrale BMS.

Die Gesamtkapazität wird in der MARSTEK-App angezeigt und ermöglicht detailliertes Monitoring des Ladezustands aller Module. Ungleichgewichte zwischen Modulen werden erkannt und automatisch ausgeglichen. Die modulare Architektur ermöglicht auch spätere Erweiterung ohne Neukonfiguration des Systems.

Smart Meter Integration

In Verbindung mit dem Jupiter C+ Hauptgerät profitiert der Erweiterungsakku von der vollständigen Smart Meter Integration. Die erhöhte Speicherkapazität ermöglicht noch effektivere Nulleinspeisung und höhere Eigenverbrauchsquoten. Kompatibel mit Shelly Pro 3 EM, everHome EcoTracker IR und Marstek CT002 Smart Metern über das Hauptgerät.

Die größere Kapazität ermöglicht Speicherung auch bei längeren Schlechtwetterphasen und bietet mehr Flexibilität bei der Lastverschiebung. Bei zeitvariablen Stromtarifen können größere Energiemengen in Niedrigtarifzeiten gespeichert und in Hochtarifzeiten genutzt werden.

Kompatibilität

Der MST-JC+-B2500 ist ausschließlich mit dem Marstek Jupiter C+ Hauptgerät kompatibel. Die Verwendung mit anderen Systemen ist nicht möglich und kann zu Beschädigungen führen. Die Stapel-Schnittstelle ist proprietär und gewährleistet optimale Kommunikation und Sicherheit nur mit kompatiblen Marstek-Produkten.

Alle Erweiterungsmodule müssen vom gleichen Typ sein. Das Mischen verschiedener Batteriemodelle oder Kapazitäten innerhalb eines Systems ist nicht zulässig. Firmware-Updates erfolgen automatisch über das Jupiter C+ Hauptgerät und werden auf alle angeschlossenen Module verteilt.

Anwendungsgrenzen

Der MST-JC+-B2500 unterliegt bestimmten technischen und betrieblichen Einschränkungen. Die maximale Anzahl von drei Erweiterungsmodulen pro Jupiter C+ Hauptgerät begrenzt die Gesamtkapazität auf 10,24 kWh. Für größere Kapazitäten sind separate Jupiter C+ Systeme erforderlich.

Das Erweiterungsmodul kann nicht eigenständig betrieben werden und benötigt zwingend ein Jupiter C+ Hauptgerät mit integriertem Wechselrichter und Steuerungselektronik. Die Leistungsfähigkeit des Gesamtsystems wird durch die Spezifikationen des Hauptgeräts begrenzt, unabhängig von der installierten Batteriekapazität.

Der Betriebstemperaturbereich von -20°C bis +60°C muss eingehalten werden. Bei extremen Temperaturen kann es zu automatischer Leistungsreduzierung kommen, um die Batteriezellen zu schützen. Die Lagertemperatur von -30°C bis +85°C gilt nur für inaktive Module ohne Ladezustand.

Das Gewicht von 17 kg pro Modul erfordert bei Stapelkonfiguration mit drei Erweiterungen eine tragfähige Unterlage. Die Gesamthöhe von etwa 75 cm bei maximaler Stapelkonfiguration muss bei der Standortplanung berücksichtigt werden. Transport und Handhabung sollten mit zwei Personen erfolgen.

Die relative Luftfeuchtigkeit von 0 bis 95% schließt dauerhafte Installation in extrem feuchten Umgebungen wie unbelüfteten Kellern aus. Kondensation auf den Batterieoberflächen muss vermieden werden. Die IP65-Schutzart bietet Schutz gegen Spritzwasser, nicht jedoch gegen dauerhaftes Eintauchen.

Qualitätsmerkmale

Marstek unterzieht alle Erweiterungsakkus umfassenden Qualitätsprüfungen nach internationalen Standards. Die Einhaltung der Sicherheitsnormen IEC 62619, IEC 63056 und UN 38.3 gewährleistet höchste Sicherheit bei Transport, Lagerung und Betrieb der Lithium-Eisenphosphat-Batterien.

Jedes Modul durchläuft vor Auslieferung Funktions- und Sicherheitstests einschließlich Kapazitätsmessung, Isolationsprüfung und Balancing-Verifikation. Die Qualitätssicherung umfasst auch Vibrations- und Falltests zur Gewährleistung mechanischer Robustheit.

Die LiFePO4-Zellen stammen von qualifizierten Tier-1 Herstellern und erfüllen automotive Standards. Die integrierte Zellüberwachung erkennt Anomalien frühzeitig und schützt vor Überladung, Tiefentladung und thermischen Problemen. Die natürliche Konvektionskühlung ohne bewegliche Teile minimiert Wartungsbedarf und Ausfallrisiko.

Informationen gemäß EU-Verordnung über die allgemeine Produktsicherheit (GPSR)

Hersteller:
Marstek Power Technology Co., Ltd.
Building 3, No. 188 Lianhe Road, Fengxian District
Shanghai 201411
Volksrepublik China
E-Mail: info@marstekenergy.com
Website: www.marstekenergy.com

Bevollmächtigter Vertreter in der EU:
Marstek Energy GmbH
Gneisenaustr. 8
40477 Düsseldorf
Deutschland
E-Mail: support@marstekenergy.com

Produktbezeichnung: Erweiterungsbatterie für Jupiter C+ All-in-One Balkonkraftwerk-Speichersystem

Modell: MST-JC+-B2500

Bestimmungsgemäße Verwendung:
Das Batteriemodul ist ausschließlich zur Kapazitätserweiterung des Marstek Jupiter C+ All-in-One Balkonkraftwerk-Speichersystems bestimmt. Das Modul kann nur in Verbindung mit einem Jupiter C+ Hauptgerät betrieben werden und dient der Speicherung elektrischer Energie aus Photovoltaikmodulen oder dem Stromnetz.

Sicherheitshinweise:

• Installation nur in Verbindung mit kompatiblem Marstek Jupiter C+ Hauptgerät
• Vor Installation alle Sicherheitsdatenblätter und Installationsanleitungen vollständig lesen
• Modul niemals bei beschädigtem Gehäuse oder sichtbaren Schäden betreiben
• Batteriemodul nicht mechanisch beschädigen, öffnen oder modifizieren
• Betriebstemperaturgrenzen von -20°C bis +60°C einhalten
• Maximale Stapelhöhe von drei Erweiterungsmodulen nicht überschreiten
• Bei Überhitzung, Rauchentwicklung oder ungewöhnlichen Gerüchen sofort vom System trennen
• Ausreichende Belüftung für natürliche Konvektion gewährleisten
• Nicht mit anderen Batterietypen oder -modellen mischen
• Transport nur in aufrechter Position
• Bei Entsorgung Batterie-Recycling-Vorschriften beachten

Konformitätserklärung:
Das Produkt entspricht allen anwendbaren EU-Richtlinien und harmonisierten Normen. Die vollständige EU-Konformitätserklärung ist beim Hersteller verfügbar.
