Solarmodul-Mittelklemme silber

1,40

zzgl. Versandkosten

Mengenrabatt

Anzahl 10 - 4950 - 99100 - 999
Rabatt 5%10%30%
Preis 1,33 1,26 0,98

Solarmodul-Mittelklemme silber (Alu blank) für gerahmte Solarmodule inkl. Inbusschraube M8, Sicherungsscheibe und Nutenstein M8. Die Klemme hat eine Länge (Klemmbereich) von 70mm.

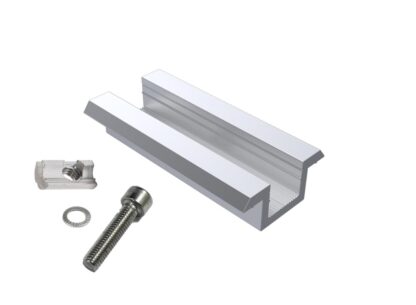

Lieferumfang:

  • 1x Modulmittelklemme Aluminium silber (Alu blank) für gerahmte Solarmodule
  • 1x Inbusschraube Edelstahl M8
  • 1x Nutenstein Aluminium für Montageprofil M8
  • 1x Sicherungsscheibe Edelstahl M8

Zur Montage wird der Nutenstein in das Montageprofil eingeführt und anschließend die Modulklemme mit der Schraube und Sicherungsscheibe am Nutenstein befestigt.

Beschreibung

Die Modulmittelklemmen werden eingesetzt, um beidseitig zwei Solarmodule in einer Reihe von Solarpanels auf der Montageschiene zu befestigen. Am Ende einer Reihe von Solarpanels werden stattdessen Modulendklemmen eingesetzt.

Bitte wähle die Variante der Modulmittelklemmen passend zur Rahmenstärke Deiner Solarmodule aus. Diese kannst Du dem Datenblatt der Solarmodule entnehmen.

Hinweise zur Montage der Modulmittelklemmen:

  • Die Innensechskantschraube sollte mit ca. 15-20 Nm angezogen werden; eine höhere Kraft kann dazu führen, dass das Gewinde im Nutenstein beschädigt wird oder der Nutenstein aus seiner Position in der Montageschiene gezogen wird.
  • Es muss bei der Montage der Modulmittelklemme auf dem Solarpanel zwingend immer die beiliegende Sicherungsscheibe eingesetzt werden, um die Schraube gegen selbständiges Lösen zu sichern und um die korrekte Eindringtiefe der Schraube in den Nutenstein sicherzustellen.
