Solar-Montagepaket Stockschrauben für 2 Solarmodule (Gartenhaus, Trapezblech, Bitumen)

Mit diesem Montagepaket können Sie 2 Solarmodule mit einer Modulhöhe von 30mm bzw. 35mm bzw. Balkonkraftwerk mit 2 Solarmodulen sicher in vertikaler Ausrichtung nebeneinander mittels Stockschrauben montieren. Als Anwendungsbereich sind hier bspw. Holzdächer auf Gartenhütten oder Trapezblechdächer mit Holzunterkonstruktion zu nennen. Alternativ können Sie mit diesem Montagepaket auch Solarmodule vertikal an einer Wand befestigen. Dabei sind bei der Montage von PV Modulen an Wänden aus Stein oder Beton evtl. noch passende Dübel nötig.

Bitte beachten Sie, dass die Länge der Montageprofile 240cm beträgt. Damit können Sie zwei Solarmodule mit einer maximalen Breite von 1150mm auf den Profilen montieren.

Alle Komponenten sind aus korrosionsbeständigen Materialien (Aluminium und Edelstahl A2) gefertigt.

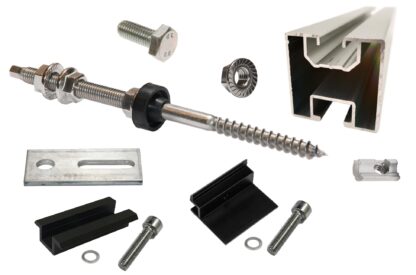

Paketinhalt:

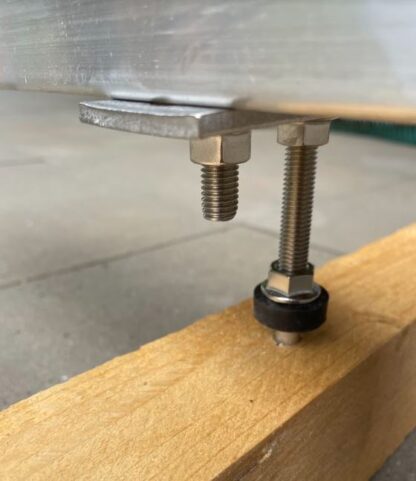

• 6x Stockschraube M10 inkl. Muttern und Dichtung aus EPDM zum Abdichten hin zur Dachdeckung
• 6x Adapterblech für Stockschraube
• 6x Sechskantschraube DIN933 und Sperrzahnmutter M10

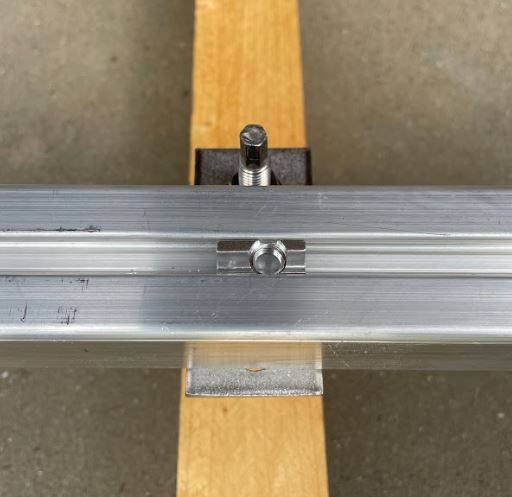

• 2x Modulmittelklemme schwarz (stückeloxiert) inkl. Nutenstein, Sicherungsscheibe und Inbusschraube M8

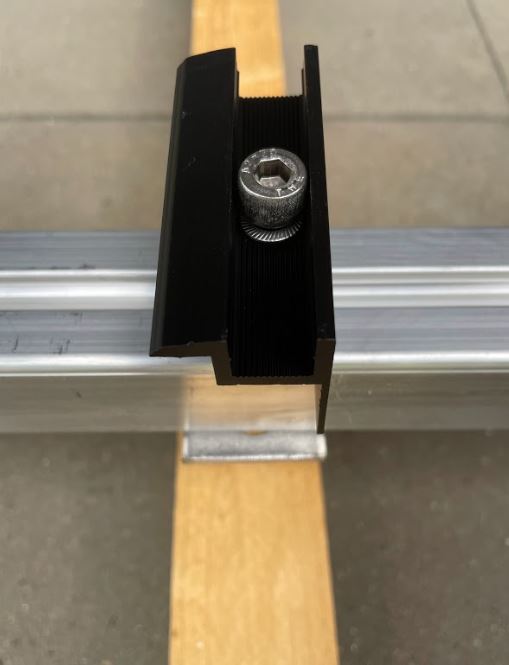

• 4x Modulendklemme schwarz (stückeloxiert) inkl. Nutenstein, Sicherungsscheibe und Inbusschraube M8
• 4x Endkappe schwarz für 40×40 Montageprofile
• Bei Abholung: 2x Montageprofil 40×40 2,40m
• Bei Versand: 4x Montageprofil 40×40 1,20m + 2x Profilverbinder inkl. Schraubensatz
• 2x Schraubenset zur Befestigung eines Mikrowechselrichters (Nutenstein M8, Schraube M8x20, Unterlegscheibe und Federring M8)

Material: Profil / Nutenstein / Klemmen / Verbinder: Aluminium, Rest: Edelstahl A2

Auswahlhilfe für Modulhöhe:

– Balkonkraftwerke mit Solarmodulen von Heckert Solar: Modulhöhe 35mm
– Balkonkraftwerke mit Solarmodulen von JA Solar oder TRINA Solar: Modulhöhe 30mm

Download:
Montageanleitung Stockschraube 2 Module
