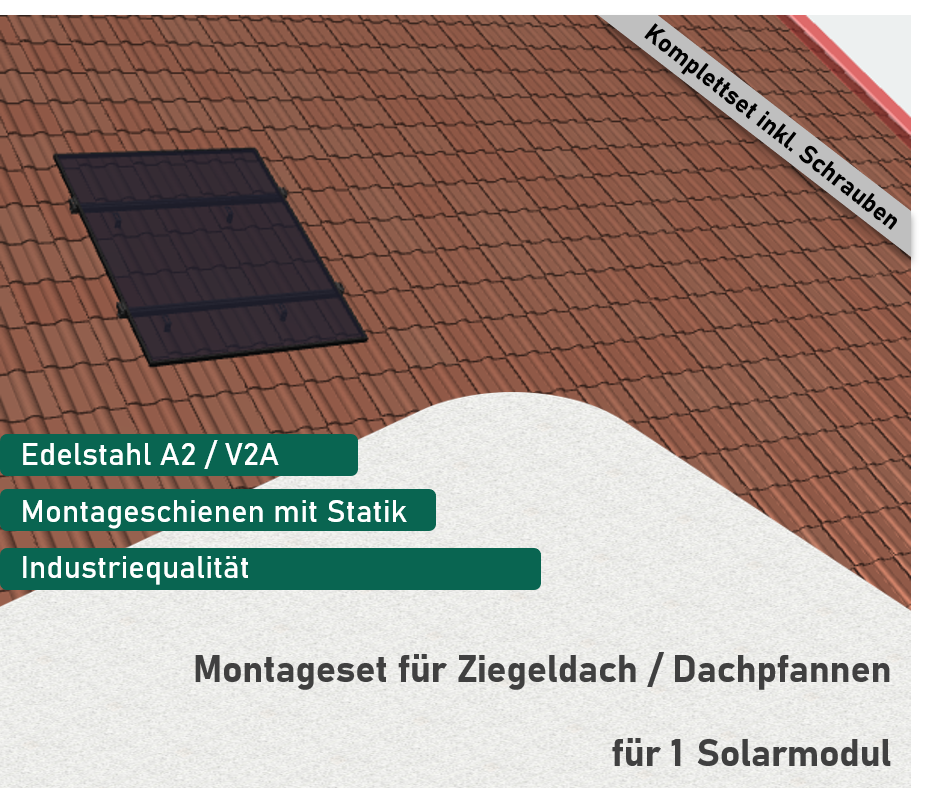

PV Montageset Ziegeldach für 1 Solarmodul

Beschreibung

Unser PV-Montagesystem für die sichere Anbringung von einem Solar-Modul auf Ziegeldächern besteht ausschließlich aus Komponenten in Profi-Qualität. Die Komponenten sind korrosionsbeständig und alle Edelstahlteile sind aus dem besonders hochwertigen Edelstahl der Legierung 1.4301 gefertigt, der besonders hohe Widerstandskraft gegen saure Umgebungen zeigt. Die bereits im Paket enthaltenen Tellerkopf- bzw. Holzbauschrauben besitzen eine bauaufsichtliche Zulassung und sind CE zertifiziert.

Anwendungsgebiete für dieses Montage-Paket sind Ziegel- bzw. Pfannen-Dächer mit Holzunterkonstruktion und Ziegel des Typs: Frankfurter Pfanne, Taunuspfanne, Meindl oder ähnlichem aus Ton/Keramik oder Beton.

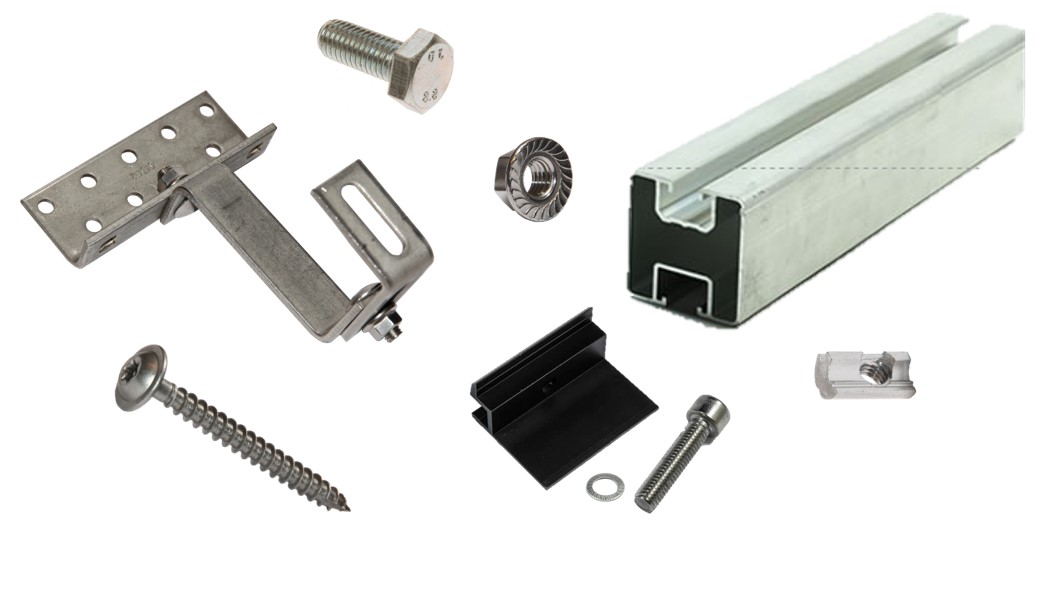

Unser Ziegeldach-Solar-Montagepaket besteht aus den folgenden Komponenten:

• Mittellast-Dachhaken aus Edelstahl A2 für Pfannendächer mit Tellerkopf-Holzbauschrauben

  Die Dachhaken besitzen verstärkte Bügel aus 6mm Edelstahl. Die Dachhaken werden auf die Dachsparren geschraubt und halten die Montageschienen. Dadurch wird eine sichere Anbindung der Montageprofile und damit der Solarmodule an das bestehende Dach sichergestellt. Die Dachhaken werden mit Tellerkopf-Holzbauschrauben in der Stärke 8mm in den Dachsparren verschraubt. Dabei ist zu beachten, dass die Tellerkopf-Holzbauschrauben mind. 7cm in das Holz des Dachsparren eingeschraubt werden muss, um eine sichere Verbindung zum Sparren zu gewährleisten. Außerdem ist wichtig, dass die Tellerkopf-Holzbauschrauben als fest mit dem Gebäude verbundene Elemente, eine gültige ETA-Zulassung besitzen, um im Schadensfall von Seiten der Versicherung akzeptiert zu werden. Die Tellerkopf-Holzbauschrauben in unserem Montagepaket besitzen diese Zulassung selbstverständlich. Damit die Tellerkopf-Holzbauschrauben ausreichend tief in den Dachsparren eindringen können, muss geprüft werden, ob evtl. eine Konterlattung auf den Dachsparren oder Aufsparrendämmung auf der Dachkonstruktion verbaut wurde. In diesem Fall, muss die zu durchdringende Stärke von Konterlattung oder des Dämmstoffs noch auf die 7cm Eindringtiefe der Tellerkopf-Holzbauschrauben addiert werden, sodass teilweise Schraubenlängen von bis zu 36cm notwendig werden. Wichtig bei der Positionierung der Dachhaken auf dem Dach ist die Beachtung der späteren Klemmbereiche am PV-Modul. Damit die Solarmodule im vorgesehenen Klemmbereich auf die Unterkonstruktion aus Montageprofilen geklemmt werden können, müssen bereits die Dachhaken im richtigen Abstand auf dem Sparren montiert worden sein.

• Aluminium-Montageschiene 40x40mm

  Unsere Aluminium-Montageprofile haben die Abmessung 40x40mm und dienen als Tragwerk für die Solarmodule. Die Aluminium-Montageprofile stellen die Verbindung zwischen Dachhaken und Solarmodul her. Dafür werden die Solar-Montageschienen mit Sechskantschrauben der Norm DIN933 in Stärke M10 an die Dachhaken angeschraubt und mit Flanschmuttern mit Sperrverzahnung der Größe M10 gesichert.

• Solar-Modulmittelklemmen und Solar-Modulendklemmen

  Die Modulendklemmen werden eingesetzt, um das jeweils letzte Panel in einer Reihe aus Solarpanels auf der Montageschiene zu befestigen. Zwischen den Modulen in einer Reihe von Solarpanels werden stattdessen Modulmittelklemmen eingesetzt.

  Unsere Modulendklemmen sind stückeloxiert, was bedeutet, dass auch die Schnittkanten der Klemme komplett eloxiert sind. Dies ist bei stangeneloxierten Klemmen nicht der Fall. Dadurch weisen unsere Klemmen eine noch höhere Korrosionsbeständigkeit aber vor allem auch eine noch schickere Optik in Kombination mit schwarzen Solarmodulen auf.

  Bitte wähle die Variante der Modulendklemmen passend zur Rahmenstärke Deiner Solarmodule aus. Diese kannst Du dem Datenblatt der Solarmodule entnehmen.

  Hinweise zur Montage der Modulendklemmen:

  • Die Innensechskantschraube sollte mit ca. 15-20 Nm angezogen werden; eine höhere Kraft kann dazu führen, dass das Gewinde im Nutenstein beschädigt wird oder der Nutenstein aus seiner Position in der Montageschiene gezogen wird.
  • Es muss bei der Montage der Modulendklemme auf dem Solarpanel zwingend immer die beiliegende Sicherungsscheibe eingesetzt werden, um die Schraube gegen selbständiges Lösen zu sichern und um die korrekte Eindringtiefe der Schraube in den Nutenstein sicherzustellen.
  • Die beiliegenden Nutensteine müssen komplett in das Montageprofil eingeschoben werden. Sie dürfen nicht seitlich am Ende einer Montageschiene aus der Nut heraus ragen.
  • Die Solar-Module werden auf die montierten Montageprofile aufgelegt und mit den Befestigungsklemmen an der langen Seite der Solar Panele auf die Profile gepresst.
  • Jedes Modul muss an vier Punkten spiel- und spannungsfrei auf den Querprofilen aufliegen und geklemmt werden. Bitte beachte den empfohlenen Klemmbereich der Solarmodule.
  • Sollte beim Dachaufbau bzw. Verlegeplan für die Solarmodule eine Klemmung an den langen Seiten des Solar Panels nicht möglich sein, empfehlen wir eine Montage im Kreuzverband; d.h. ein Kreuzschienensystem, bei dem zwei senkrecht zu einander verlegte Lagen von Montageschienen zum Einsatz kommen.
